Qbic のルーム予約パネルを接続する
Qbic のパネルは PoE+ で動き、画面が向いている先をそのまま映します。設定は 3 つ——電源を入れ、プレーヤーを画面に出し、6 桁のコードで claim する。 パネルの面に内蔵されたカードリーダーと、デスク用の TD-0360 も扱います。
Qbic のパネルは背面に Ethernet ポートを持つ Android の画面で、届いた時点では Offision のことを何も知りません。ベンダーのクラウドで管理するデバイスと違って 登録の手順も 2 つめのアカウントもなく、電源を入れ、Offision のプレーヤーを画面に 出し、6 桁のコードで claim する——それだけです。
わかりにくいのは、プレーヤーをどうやって画面に出すかだけです。Qbic の パネルは、インストールした Android アプリとしても、パネル自身のブラウザーでも プレーヤーを動かせますが、この 2 つは同じではありません。内蔵カードリーダーと オフライン再生の動画はアプリ側のものです。その判断は プレーヤーをアプリで動かすか、ブラウザーで動かすか にあります。この記事は、それを決めた前提で進みます。
用意するもの
- Qbic のパネル。認定されているルーム用の機種は TD-1070、TD-1070 Lite、 TD-1050 Pro、TD-1060 Slim
- PoE+ に対応し、電力バジェットに余裕のあるスイッチポート。TD-1070 は 25 W を 要求するので、802.3af のポートでは足りません
- パネルから Offision のサーバーに到達できるネットワーク
- 20 分ほど
カードリーダーこそが選ぶ理由
Qbic のパネルは、社員証をパネル自身の面で読みます——TD-1070 なら右下、 TD-1050 Pro なら下辺中央。ぶら下がるリーダーも、横の壁に付ける箱も要りません。 これが「サイズの合う画面」との違いであり、あとから変えられないので発注の段階で 決めておく必要があります。
- 標準版が読むのは 13.56 MHz のカードです。
- HID Global のカードには H 版が要ります。これは別の型番で、壁に付いた あとのパネルを H 版に変えることはできません。
- 一部の機種には Apple Wallet 向けの O 版もあります。
- TD-1060 Slim には内蔵リーダーがありません。 リーダーを内蔵しないメーカーの パネルと同じく、USB リーダーを使います。
- Qbic のパネルが返すのはカードのシリアル番号で、カードに印字された番号では ありません。まず 1 枚だけ登録してタップし、それから残りを取り込んでください。
タップしたカードが何をするか、そして誰のカードなのかをどう結びつけるかは 社員証をタップしてチェックインする にあります。
1. 電源とネットワークをつなぐ
パネルを取り付け、PoE+ のポートまで配線します。Android が起動します。
アドレスを与えます——Ethernet ポートでの DHCP が普通の答えで、固定アドレスは パネル自身の設定に入れます。Wi-Fi は Qbic の多くの機種で標準ではなくオプション なので、Wi-Fi なしで発注したパネルでは Ethernet が唯一の経路です。
2. プレーヤーを画面に出す
まだ設定していない Qbic のパネルは、自分の Configuration 画面で起動します。 そこの Content 欄にプレーヤーのアドレスを入れて PLAY を選びます。
https://app.offision.com/player
これがブラウザーの経路で、ウィザードのガイドラインが案内するのもこちらです。 もう一方は、パネルに Offision の Android アプリを入れる経路で、内蔵カード リーダーと動画再生が使えるようになるのはこちらです—— プレーヤーをアプリで動かすか、ブラウザーで動かすか。
どちらでもパネルは同じ状態になります。6 桁のペアリングコードを表示して、 claim されるのを待ちます。
3. コンソールでパネルを追加する
デバイス › 予約パネル › デバイス に進み、追加 を選びます。
予約パネルを開くルーム予約パネル、次にこのパネルが映すルーム、そして 認定されたデバイス の Qbic panels を選びます。

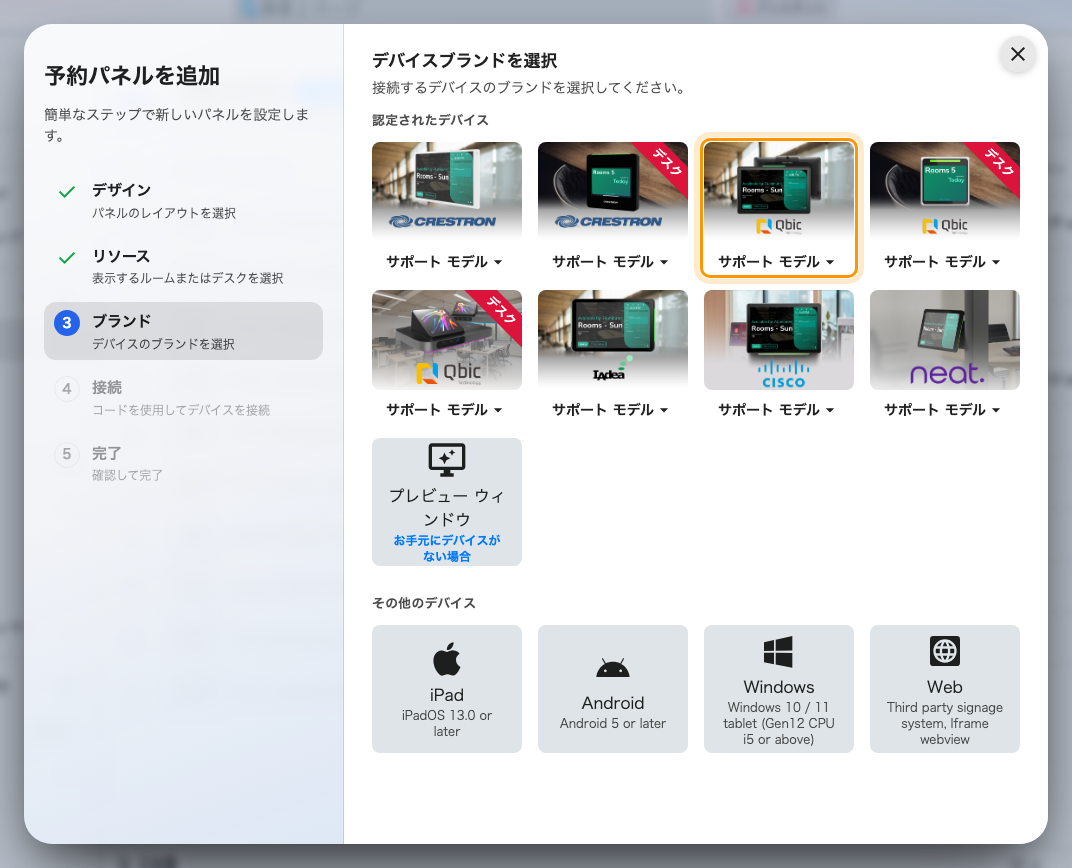

認定されたデバイスの 3 番目にある Qbic panels。
このグリッドには Qbic のタイルが 3 つあり、ここでいちばんやりがちな間違いが 違うタイルを選ぶことです。どのタイルにも サポート モデル のボタンが付いて いて、対象の機種と Qbic 自身のページへのリンクが並びます。
| タイル | 対象の機種 |
|---|---|
| Qbic panels | TD-1050 Pro · TD-1060 Slim · TD-1070 Lite · TD-1070 |
| Qbic desk panels | TD-0350 · TD-0360 |
| Qbic docking | TDD-1000 |
4. コードで claim する
タイルを選ぶと、Qbic 自身の設置ガイドラインが 1 つの入力欄と並んで開きます。 パネルに出ている 6 桁を入力してください。最後の 1 文字で自動的に送信されます。

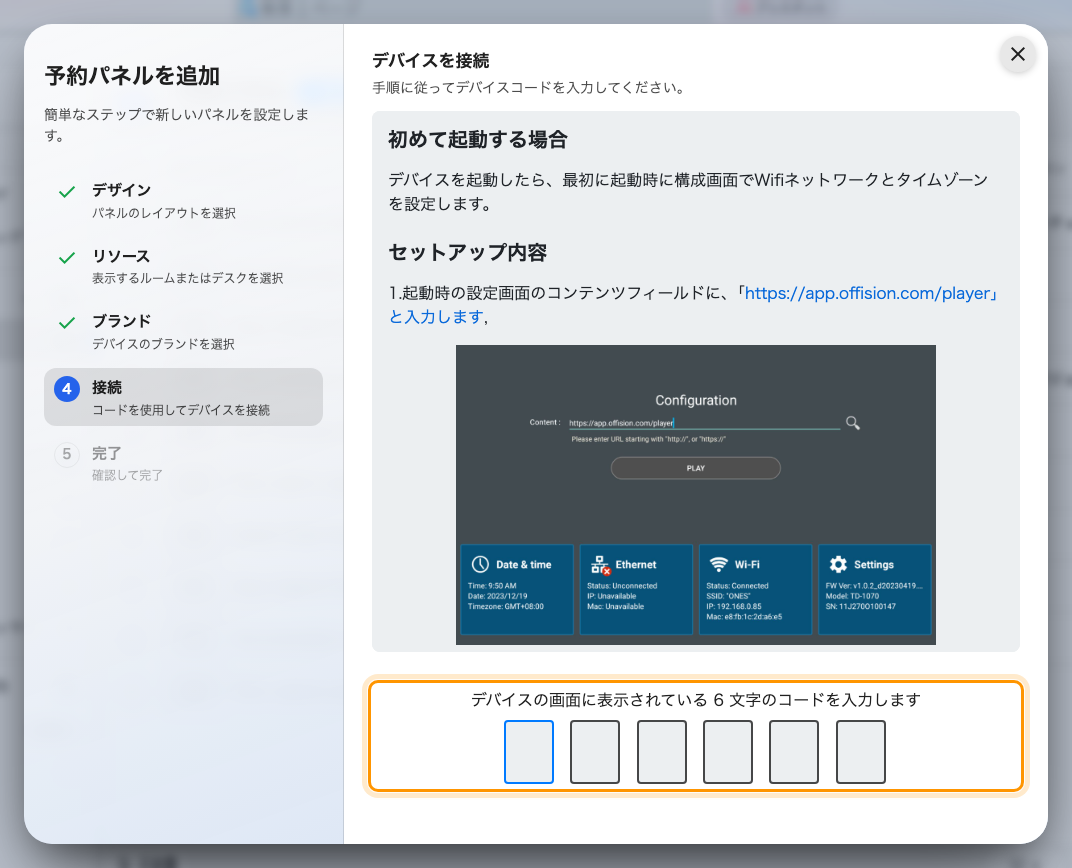

Qbic のガイドラインと、パネルを claim する入力欄。
ウィザードの残りと、新しいパネルがそのあと出すパスコードについては 予約パネルを Offision につなぐを見てください。 そのパスコードを設置前に変えるべき理由も書いてあります。
5. 動作を確かめる
数秒でパネルはコードの表示をやめ、ルームを映しはじめます。デバイス › 予約パネル › デバイス の行も 1 分以内にオンラインになります。
そのあと、2 通りで通しの確認をします。
- ルームを予約する。 自分で予約し、パネルの前に立ったまま表示が変わるのを、 ライトバーごと見てください。
- カードをタップする。 リーダー付きで発注したなら、パネルの面でタップします。 リーダーを一度も試していないパネルは、最初の月曜の朝まで誰も気づきません。
デスクパネル
TD-0360 は同じ考え方をデスクの大きさにしたものです。3.6 インチの正方形の 画面で、PoE ではなくデスクからの USB で動くので、コンセントはあってもネットワーク の口がないデスクにも置けます。
ペアリングは同じウィザードで、違いは 2 つだけ。ルームではなくデスクのパネル種別を 選ぶことと、認定グリッドで Qbic desk panels を選ぶことです。

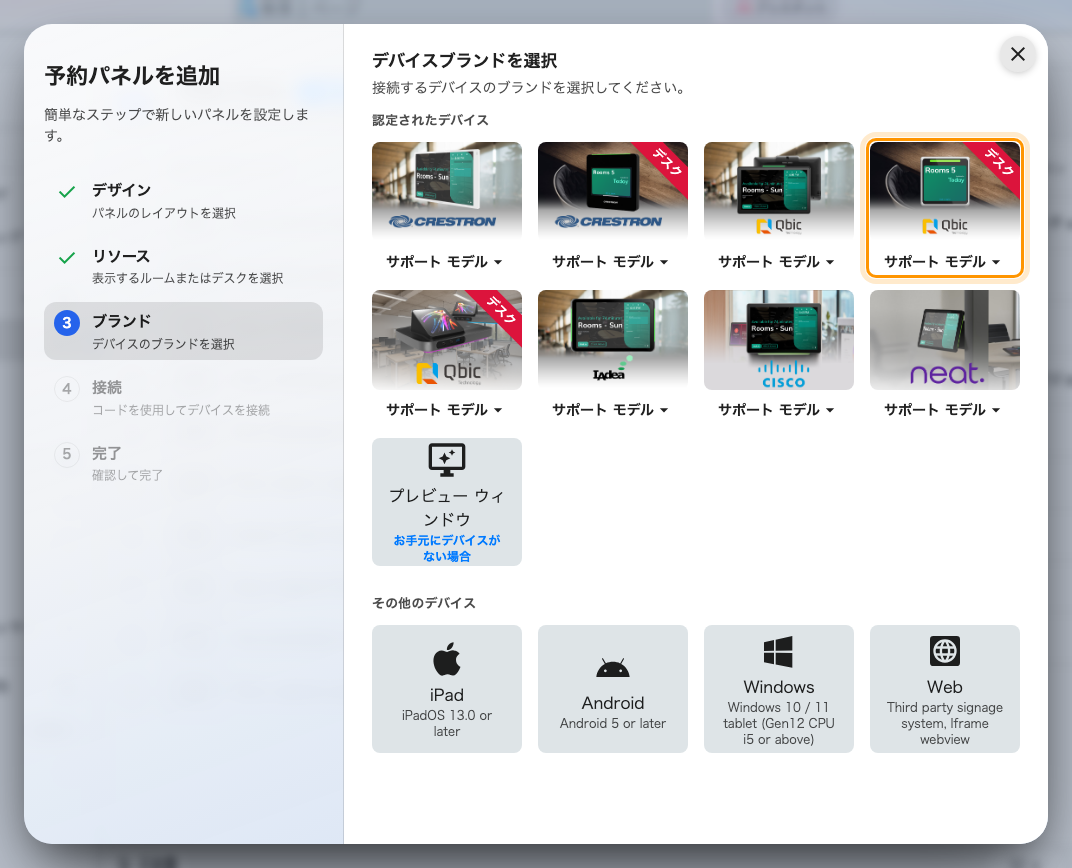

グリッドの 4 番目、TD-0360 がペアリングする Qbic desk panels。
TD-0350 も同じタイルからペアリングします。TDD-1000 はパネルであると同時に ドックでもあり——給電する USB-C ケーブルがつないだノート PC も充電します—— Qbic docking という専用のタイルを持っています。
うまくいかないとき
| 見えていること | よくある原因 |
|---|---|
| パネルの電源が入らない | ポートが PoE で PoE+ ではないか、スイッチの電力バジェットを使い切っています。TD-1070 は 25 W を要求します |
| 起動するが Offision に届かない | アドレスがないか、サーバーに到達できません。パネルとネットワークの間の問題で、まだ Offision は関係していません |
| ペアリングコードが出ず、ブラウザーのホーム画面のまま | プレーヤーのアドレスを入れていないか、アプリを入れただけで起動していません |
| ペアリングコードが受け付けられない | メモした文字を打ち直すのではなく、パネルからもう一度読み取ってください。スリープや再起動をしたパネルは別のコードを出しています |
| オンラインなのにライトバーが暗いまま | パネルが素のブラウザープレーヤーとして立ち上がっています。ローカル API が最初の問い合わせに答えず、その結果がキャッシュされました。パネル側でページを再読み込みしてください |
| カードをタップしても何も起きない | アプリではなくブラウザーで動いているか、カードが HID でパネルが H 版ではありません。カードをタップしても何も起きないを見てください |
| HID のカードが別の番号として読まれる | Qbic のパネルが返すのはシリアル番号で、カードに印字された facility code と番号ではありません。印字ではなくタップから登録してください |
| オンラインだが映るルームが違う | ルームはコードより前、ウィザードで選びます。デバイスを再ペアリングせず、パネル自身の行で変えてください |
この記事が扱わないこと
- パネルの管理はしません。 ファームウェア、明るさ、ネットワーク、キオスク ランチャーはパネル自身の Android 設定のままです。Offision が知っているのは ペアリングしたプレーヤーであって、箱そのものではありません。
- パネルにできることを決めるものではありません。 ブランドのタイルが選ぶのは 表示される設置ガイドラインです。何ができるかはハードウェアと、アプリで 動いているかどうかで決まります—— Offision が対応する予約パネルのハードウェア。
- サイネージは扱いません。 壁の画面を動かす Qbic のプレーヤーは別のデバイス 種別で、ウィザードも別です—— Qbic の画面にサイネージを映す。
